Os receptores são dispositivos fundamentais em qualquer sistema de radiocomunicações. São eles que tornam possível captar, interpretar e transformar os sinais invisíveis das ondas de rádio em sons, imagens ou dados compreensíveis para o ser humano. Neste artigo, vamos explorar como funciona um receptor, analisar o seu diagrama de blocos, entender o papel dos detetores e, ainda, conhecer, de forma simples, a interface operacional entre o utilizador e o equipamento.

O que é um receptor?

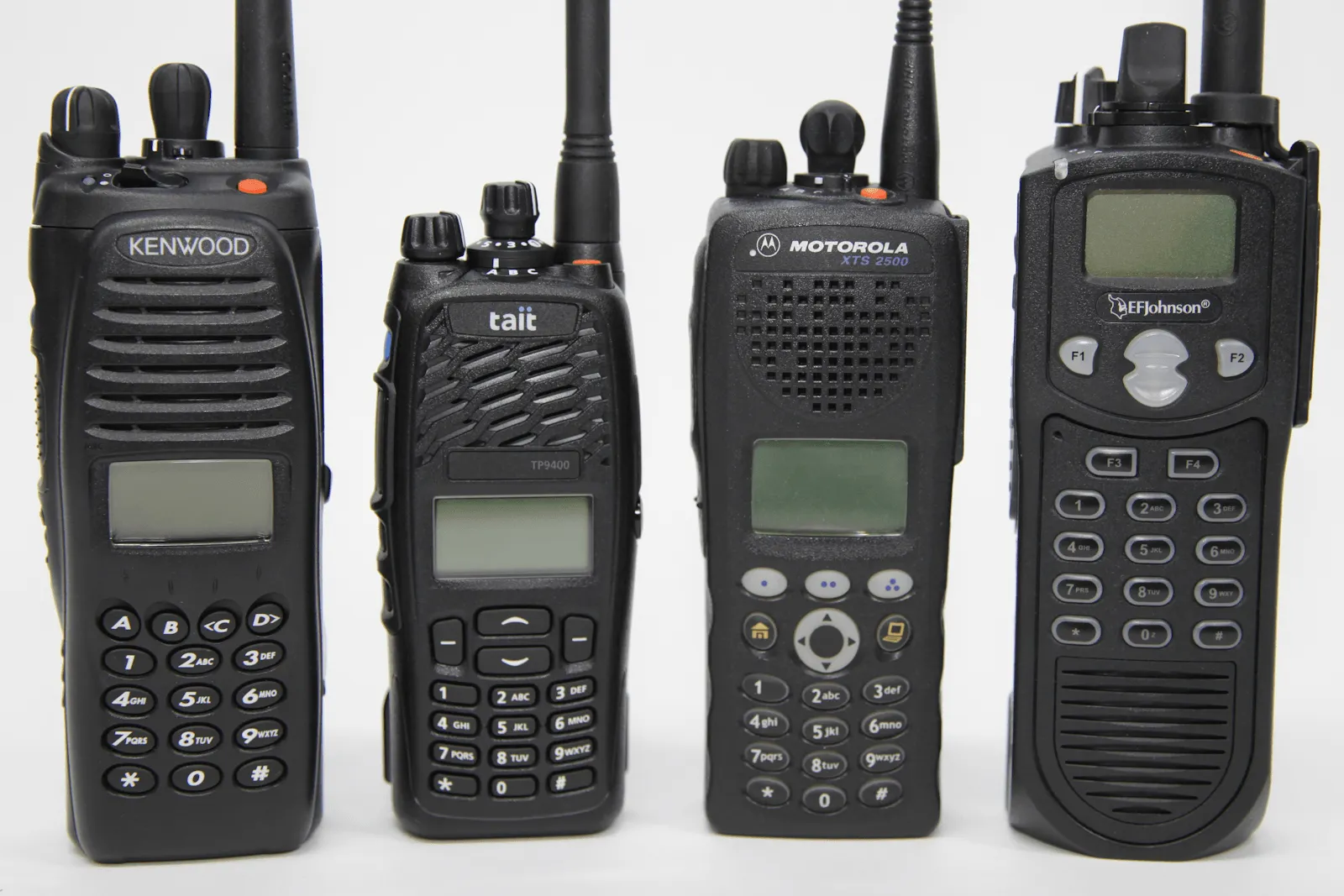

De forma simples, um receptor é um equipamento eletrónico capaz de captar sinais de rádio, filtrá-los, amplificá-los e convertê-los numa forma audível, visual ou digital. Os receptores podem ser encontrados em inúmeras aplicações: rádios AM/FM, receptores de televisão, estações de rádio amador, receptores de satélite, scanners, entre muitos outros.

Fonte: https://www.globalspec.com/

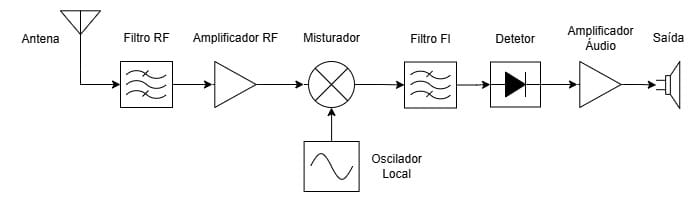

Diagrama de blocos de um receptor simples

Um dos melhores métodos para compreender o funcionamento de um receptor é através do diagrama de blocos. Este diagrama mostra, de forma esquemática, os principais estágios do sinal desde a antena até ao altifalante (ou outro sistema de saída).

Blocos principais de um receptor super-heteródino simples

  1. Antena: Capta as ondas de rádio do ar.
  2. Filtro de RF (Radiofrequência): Seleciona a faixa de frequência desejada e atenua sinais indesejados.
  3. Amplificador de RF: Aumenta a intensidade do sinal recebido, tornando-o mais fácil de processar.
  4. Misturador / Oscilador Local: Converte a frequência do sinal recebido para uma frequência intermédia (FI), facilitando a filtragem e detecção.
  5. Filtro de FI: Seleciona apenas a frequência intermédia desejada, rejeitando interferências.
  6. Detetor (ou Demodulador): Extrai a informação útil do sinal (áudio, dados, etc.).
  7. Amplificador de Áudio: Amplifica o sinal de áudio extraído para o altifalante ou auscultadores.
  8. Saída de Áudio: Onde o utilizador ouve o som.

Explicação breve de cada bloco

  • Antena: Recebe as ondas de rádio.
  • Filtro RF: Elimina sinais indesejados fora da banda escolhida.
  • Amplificador RF: Amplifica sinais fracos captados pela antena.
  • Misturador/Oscilador Local: Converte sinais de diferentes frequências para uma frequência intermédia comum.
  • Filtro FI: Permite selecionar com precisão a frequência desejada, melhorando a seletividade.
  • Detetor/Demodulador: Converte o sinal de rádio em áudio ou dados.
  • Amplificador de Áudio: Torna o sinal suficientemente forte para audição.
  • Saída: Normalmente um altifalante, auscultador ou, em receptores digitais, um sistema de visualização.

Detetores: O coração da demodulação

No contexto dos receptores, o termo detetor refere-se ao circuito responsável por extrair a informação útil (por exemplo, áudio, dados) do sinal de rádio recebido.

Tipos de detetores mais comuns

  • Detetor de Amplitude (AM): Extrai sinais modulados em amplitude (AM), utilizando um simples díodo e um filtro. Muito usado em rádios convencionais.
  • Detetor de Envoltória: Uma variante simples do detetor de AM, especialmente eficaz em sinais com modulação de amplitude.
  • Detetor de Frequência (FM): Necessita de circuitos mais sofisticados, como discriminadores ou detetores de quadratura, para descodificar sinais FM.
  • Detetor de Produto: Usado para sinais de banda lateral única (SSB) ou telegrafia (CW), onde é necessário reconstruir a portadora para descodificar o áudio.

A escolha do detetor depende da modulação do sinal recebido e da aplicação pretendida.

Interface entre o receptor e o utilizador

A interface entre o utilizador e o receptor é o conjunto de comandos e indicadores que permite controlar o equipamento e interpretar o estado da recepção. Uma interface bem desenhada torna o uso do receptor intuitivo, eficiente e agradável.

Funções e comandos comuns

1. Tecla ON-OFF (Ligar/Desligar)

O botão ON/OFF é o comando mais básico: permite energizar ou desligar totalmente o receptor. Em muitos equipamentos modernos, pode incluir funções secundárias, como standby ou reset.

2. Comutação de Faixas (Bandas)

Permite selecionar diferentes bandas de frequência, como AM, FM, VHF, UHF ou faixas específicas usadas no radioamadorismo (ex: 20 m, 40 m, 2 m). Em equipamentos digitais, esta função pode ser feita através de menus ou botões rotativos.

3. Sintonia de Frequência

É o mecanismo que permite escolher com precisão a frequência desejada. Pode ser realizado através de um botão rotativo (sintonizador), teclado numérico (em receptores digitais) ou setas de incremento/decremento.

  • Sintonia fina (Fine Tuning): Permite pequenos ajustes para afinar com exatidão a frequência, especialmente útil em modos SSB e CW.

4. Controlo de Volume

Regula a intensidade do som produzido pelo altifalante ou auscultadores. Pode ser analógico (potenciómetro) ou digital, com indicação numérica.

5. Mostrador de Nível (S-meter)

O S-meter indica a intensidade do sinal recebido, permitindo ao operador avaliar a qualidade da recepção. Pode ser um ponteiro analógico, barra de LEDs ou indicador digital.

  • S-meters são especialmente úteis em radioamadorismo, ajudando a identificar condições de propagação e ajustar antenas.

6. Display/Visor

Mostra informações relevantes, como frequência sintonizada, modo de recepção, nível de sinal, banda selecionada, hora, etc. Nos receptores modernos, os displays podem ser LCD, LED ou OLED, com gráficos e menus interativos.

7. Outros controlos frequentes

  • Mute/Silêncio: Silencia rapidamente o áudio.
  • Atenuador (ATT): Reduz a intensidade do sinal recebido para evitar distorção por sinais muito fortes.
  • Filtro de Ruído: Melhora a inteligibilidade do sinal, filtrando interferências.

Exemplos de utilização prática

No contexto do radioamadorismo, um receptor pode ser usado para:

  • Monitorizar bandas de interesse, incluindo comunicações de emergência, meteorologia, tráfego aéreo, entre outros.
  • Sintonizar transmissões de diferentes modos de modulação (AM, FM, SSB, CW).
  • Fazer a análise comparativa da intensidade dos sinais para avaliar propagação e qualidade de transmissão.
  • Receber dados digitais, como meteorologia via satélite ou sinais de APRS.

Conclusão

Os receptores são o elo essencial entre as ondas de rádio invisíveis e o utilizador. Compreender a arquitetura básica, o papel dos detetores e a funcionalidade dos comandos e indicadores não só permite operar melhor o equipamento, como também fundamenta o desenvolvimento de projetos personalizados e a resolução de problemas no dia a dia do radioamadorismo.
